電解鋁打殼氣缸監控系統
電解鋁生產中需要進行打殼工藝，一般采用氣邏輯智能打殼氣缸，氣邏輯智能打殼氣缸有氣反饋信號，可使氣缸完全伸出后碰到下位開關后自動縮回，縮回后碰到上位開關后 使下腔切斷閥處于切斷狀態，氣缸能夠停留在上位又不需更多的壓縮空氣。 但是隨著人工成本的提高及智能技術的進步，迫切希望通過傳感器對打殼狀態及氣缸本身進行監控，減少人工巡視及在出故障時能自動應對。現有的氣邏輯智能打殼缸不能解決這些問題。
對此，博億開源公司提供一種用于電解鋁打殼氣缸的監控系統。與現有技術相比，博億開源研發的打殼氣缸監控系統有益效果：可實時監控氣缸的打殼效果及氣缸本身的狀態，不需要電解工的定時巡視，減少勞動力；槽控機等計算機可以跟據檢測到的狀況，可以馬上提供下一步工作方案，提高工作效率。
附圖說明
具體實施方案

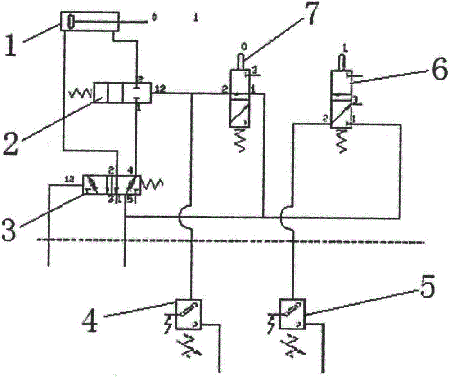

本電解鋁打殼氣缸的監控系統，包括打殼氣缸1、下腔切斷閥2、電磁閥3、上位壓力開關4、下位壓力開關5、下位開關6和上位開關7，打殼氣缸1底部的輸出端連接錘頭，用于打殼，打殼氣缸1上下兩端的密封端蓋內側分別設置上位開關7和下位開關6，上位開關7和下位開關在氣缸的活塞碰到其觸桿時會輸出氣信號。
打殼氣缸1的氣智能控制模塊的信號口連接電磁閥3，電磁閥3為三位兩通電磁閥，通過電信號控制電磁閥3工作，進而控制打殼氣缸1的氣邏輯系統進行工作，打殼氣缸1的進出氣端口和電磁閥3之間的管路上設置下腔切斷閥2。
上位開關7和下位開關6分別通過管路連接上位壓力開關4和下位壓力開關5，通過上位壓力開關4和下位壓力開關5檢測上位開關7和下位開關6中的氣源信號，將氣源信號轉變?yōu)殡娦盘枴?
上位壓力開關4和下位壓力開關5的信號輸出接口電連接槽控機等上位計算機，槽控機發出打殼控制信號，電磁閥3開啟使打殼氣缸下打，上位開關7和下位開關6的氣信號通過上位壓力開關4和下位壓力開關5轉為電信號，輸送給槽控機等上位計算機。通過槽控機等上位計算機分析電磁閥3的控制信號，以及上位壓力開關4和下位壓力開關5信號的邏輯關系，判斷打殼效果及氣缸本身的狀態。
以下是正常時的邏輯圖：
| 初始 | 打殼開始 | 殼打穿 | 復位 | |
| 打殼電磁閥控制信號 | 0 | 1 | 1 | 0 |
| 上位開關輸入 | 1 | 0 | 0 | 1 |
| 下位開關輸入 | 0 | 0 | 1 | 1 |
如果出現不是上圖的狀態，則應是出故障或打殼沒完成，根據對三個信號出現跟正常時的差異，可以推斷出故障點。
(1)氣缸1故障。
初始-打殼開始-打殼電磁閥控制信號01上位開關輸入11下位開關輸入00
如果已發出電磁閥信號，這時氣缸應下打，上位開關應斷開，沒輸出，如還有輸出，則是氣缸1或其電磁閥3故障。
(2)殼沒打穿
初始-打殼開始-殼打穿-打殼電磁閥控制信號011上位開關輸入100下位開關輸入000
如果在電磁閥3的控制信號有輸出的時間段內(即打殼時間，正常設定比打穿殼的所需的時間要長)，一直沒收到下位開關6的開關信號，則說明氣缸1沒走到頭，殼沒打穿。
(3)錘頭卡住
| 初始 | 打殼開始 | 殼打穿 | 復位 | |
| 打殼電磁閥控制信號 | 0 | 1 | 1 | 0 |
| 上位開關輸入 | 1 | 0 | 0 | 0 |
| 下位開關輸入 | 0 | 0 | 1 | 0 |
(4)氣缸密封泄漏
跟據前面氣邏輯智能打殼氣缸的介紹，在沒打殼時，下腔切斷閥2切斷，封住氣使氣缸停留在上位，如果氣缸的密封圈泄露(活塞桿密封，活塞密封泄漏)，氣缸會下墜，雖然這時下腔切斷閥2會打開補充氣，使其又升到頂，但上位開關會瞬時失去信號，通過統計失去信號次數，可判斷氣缸是否泄漏及泄漏程度。
(5)開關故障自診斷(氣的行程開關，把氣信號轉成電信號的壓力開關)
如果上位開關7和下位開關6的開關信號同時有輸出，證明其中有一個信號是誤動作，可能有一個氣的行程開關或把氣信號轉成電信號的壓力開關故障。
計算機(槽控機)可以把這些故障信息記錄，統計及跟據生產要求，作出下一步行動，如報警，再次發出打殼信號，停止下料，要求維修等。
