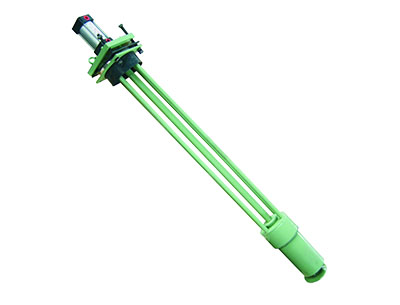

單作用節能型定容下料器
文章出處：鄭州博億開源發表時間：2016-12-20
單作用節能型定容下料器包括包括豎直設置的氣缸、設置在氣缸活塞桿端下方的連接管、以及設置在連接管下端的下料器本體；氣缸通過氣缸連接法蘭與連接管相連接，連接管通過固定配合的方式安裝在下料器本體固定座上，下料器本體的連桿上端穿過下料器本體固定座的中心通孔延伸至氣缸活塞桿下端；連桿上端與氣缸活塞桿下端以接觸配合的方式設置，在位于下料器本體固定座上方的連桿段上套裝有用于支撐連桿的復位彈簧。復位彈簧的下端坐放在下料器本體固定座上，復位彈簧的上端位于連桿上端設置的限位件下方。
工作原理：
連桿由復位彈簧支撐，下料器工作時，氣缸無桿腔接入壓縮空氣，活塞桿克服彈簧的阻力推動連桿下行，使量杯上口關閉，下口開啟放料；下料器完成放料后，氣缸無桿腔短路，彈簧復位帶動連桿上行，使量杯下口關閉，上口開啟，讓量杯充料，完成一次工作循環。
優勢：
復位彈簧改變了下料器氣缸的工作方式，將雙作用氣缸變?yōu)閱巫饔脷飧资褂茫?jié)省一半的壓縮空氣。因氣缸有桿腔無需工作，活塞桿密封處不怕粉塵磨損漏氣，活塞桿也沒有任何約束，因此，本下料器上氣缸的使用壽命可增加一倍。又因活塞桿與連桿不連接，連桿在下料器本體內上下移動沒有任何阻力，因此，下料器本體根本不用維護，檢修更換氣缸也輕松省事。
